Formas de onda de las corrientes terapéuticas

Las corrientes terapéuticas son corrientes eléctricas especiales que se aplican al cuerpo humano para curarlo. Generalmente, estos se definen mediante el uso de un gráfico de voltaje-tiempo de la corriente que se puede ver en la pantalla del osciloscopio. Esta página resume la forma de onda de las corrientes terapéuticas comunes.(1).

Términos fundamentales

Osciloscopio

Un osiloscopio es un instrumento que se utiliza para observar los cambios de voltaje durante el tiempo en circuitos eléctricos.

Generador de señal

Un generador de señales es un instrumento que genera señales eléctricas con una forma de onda, frecuencia y amplitud determinadas. El equipo de electroterapia es un tipo de generador de señales que genera formas de onda de señales terapéuticas en una frecuencia y amplitud seguras.

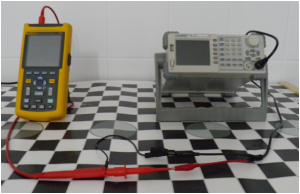

Figura 1: Osiloscopio y generador de señales

Frecuencia

Frecuencia es un término que describe cuántas veces una forma de onda se repite por segundo mediante el generador de señal.

Una onda sinusoidal de 100 Hz

Figura 2: Configuración del generador de señales para onda sinusoidal a una frecuencia de 100 Hz y una amplitud máxima de 1 V.	Figura 3: Captura de pantalla del osiloscopio para onda sinusoidal a una frecuencia de 100 Hz y una amplitud máxima de 1 V.

Una onda sinusoidal de 500 Hz

Figura 4: Configuración del generador de señales para onda sinusoidal a una frecuencia de 500 Hz y una amplitud máxima de 1 V	Figura 5: Captura de pantalla del osiloscopio para onda sinusoidal a una frecuencia de 500 Hz y una amplitud de voltaje pico de 1 V.

Una onda sinusoidal de 1000 Hz

Figura 6: Sitio del generador de señales para onda sinusoidal a una frecuencia de 1000 Hz y una amplitud máxima de 1 V	Figura 7: Captura de pantalla del osciloscopio para onda sinusoidal a una frecuencia de 1000 Hz y una amplitud de voltaje pico de 1 V.

Amplitud pico

El término amplitud máxima define el valor positivo o negativo más alto de una forma de onda. En las corrientes terapéuticas, la amplitud máxima generalmente define el valor más alto del voltaje durante el tiempo.

Amplitud pico a pico

El término amplitud de pico a pico define la amplitud entre el valor negativo más alto y el valor positivo más alto. La amplitud de pico a pico de una onda sinusoidal es igual a dos veces el valor máximo de una onda sinusoidal.

Amplitud media

El término amplitud media define el valor medio de una forma de onda. En las corrientes terapéuticas la amplitud media es una cantidad en términos de voltaje. La amplitud máxima de una onda sinusoidal tiene un valor de amplitud medio diferente. La amplitud media de una onda sinusoidal es igual a 0,637 x amplitud máxima.

Amplitud pico y media de 100 Hz y onda sinusoidal de 1 voltio

Figura 8: Parámetros del generador de señal para una onda sinusoidal a 100 Hz y 1V.	Figura 9: Captura de pantalla del osciloscopio para las amplitudes máxima y media de una onda sinusoidal de 1 voltio de 100 Hz.

Amplitud pico y media de 1000 Hz (1 KHz) y onda sinusoidal de 10 voltios

Figura 10: Parámetros del generador de señales para una onda sinusoidal a 100 Hz y 10 V.	Figura 11: Captura de pantalla del osciloscopio para la amplitud máxima y media de una onda sinusoidal de 100 Hz y 10 V.

Amplitud pico y media de 1000 Hz (1 KHz) y onda sinusoidal de 20 voltios

Figura 12: Parámetros del generador de señales para la amplitud máxima y media de una onda sinusoidal a 100 Hz y 20 V.	Figura 13: Captura de pantalla del osciloscopio para la amplitud máxima y media de una onda sinusoidal de 100 Hz y 20 V.

Forma de onda cuadrada

La forma de onda cuadrada es una forma de onda terapéutica común. La corriente galvánica interrumpida y la TENS son formas de onda cuadrada. El principal parámetro de una forma de onda cuadrada es el ciclo de trabajo. Define la relación de tiempo cuando el voltaje es mayor o menor que cero y cuando el voltaje es equivalente a cero.

Forma de onda cuadrada del ciclo de trabajo del 50%

Figura 14: Configuración del generador de señal para 10 V, ciclo de trabajo %50, forma de onda cuadrada	Figura 15: Captura de pantalla del osciloscopio para 10 V, ciclo de trabajo del 50 %, onda cuadrada

Forma de onda cuadrada del ciclo de trabajo del 20%

Figura:16 Configuraciones del generador de señales para 10 V, ciclo de trabajo del 20 %, forma de onda cuadrada	Figura 17: Captura de pantalla del osciloscopio para 10 V, ciclo de trabajo del 20 %, onda cuadrada

Forma de onda cuadrada del ciclo de trabajo del 50%

Figura 18: Configuración del generador de señales para 1 V, 100 Hz, ciclo de trabajo del 50 %, forma de onda cuadrada	Figura 19: Captura de pantalla del osciloscopio para 1 V, 100 Hz, ciclo de trabajo del 50 %, forma de onda cuadrada

Forma de onda cuadrada del ciclo de trabajo del 75%

Figura 20: Configuración del generador de señales para 1 V, ciclo de trabajo del 75 %, forma de onda cuadrada	Figura 21: Captura de pantalla del osciloscopio para 1 V, 100 Hz, ciclo de trabajo del 75 % en forma de onda cuadrada

Referencias

1. ↑ Rafet IRMAK, Atlas de electroterapia -I: formas de onda y colocación de electrodos para las regiones cervical, torácica y lumbosacra
